余熱回收電瓷窯保溫方案-1260陶瓷纖維模塊
瀏覽次數：4611 發布日期：2024年3月31日
近些年，電瓷窯爐燒成的窯爐和窯具取得重大進步。電瓷窯余熱回收利用裝置包括煙氣發生組件和余熱利用組件。在實際過程中煙氣發生組件產生的高溫?zé)煔?，通過余熱利用組件加以利用，實現了資源的合理利用。該裝置將電瓷窯爐中排出的煙氣經過換熱器對水進行加熱，將余熱利用起來，降低了排至空氣中的煙氣的熱量，一方面實現了熱能資源的利用，另一方面降低了對環境的影響，操作條件和生產環境大為改善。
電瓷窯余熱回收裝置的保溫主要包括爐頂和側墻方面。
由于預熱裝置的工作溫度較低，在六七百度左右浮動，因此選材上可采用1260標準型
陶瓷纖維模塊，同型號的補償毯以及低一等級的背襯毯，錨固件通常采用304 耐熱鋼。
爐頂與側墻的保溫厚度一致，固定方式略有不同。電瓷窯的窯頂結構類似于燒紅磚的隧道窯，采用一體件吊掛式安裝。按照爐頂尺寸將
陶瓷纖維模塊排布整齊，平鋪毯穿過錨固釘鋪好，再按照?qǐng)D紙標注位置鋪設工字鋼角鋼，并將螺桿與鋼結構焊接牢固。爐頂保溫棉安裝好后倒扣于爐頂即可。

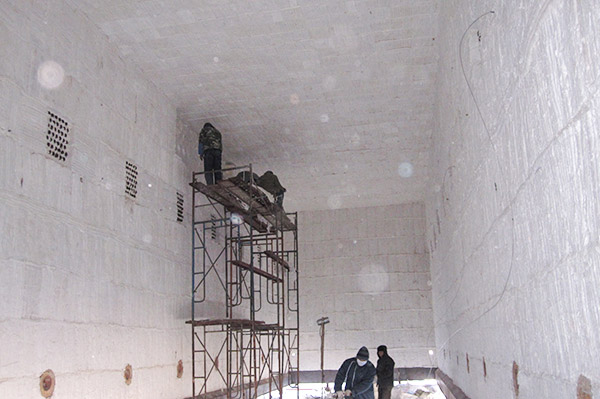

側墻的保溫結構適合用304菱形分開件，先按施工圖紙劃線做好標記，將螺桿焊接于側墻鋼板上，再平鋪纖維毯，安裝
陶瓷纖維模塊，整體結構保持不變。
陶瓷纖維毯塊組合結構比較科學合理，錨固牢固，抗熱震和機械振動性強，在使用中可以不考慮熱應力的影響，施工方便快捷，保溫節能效果顯著。
